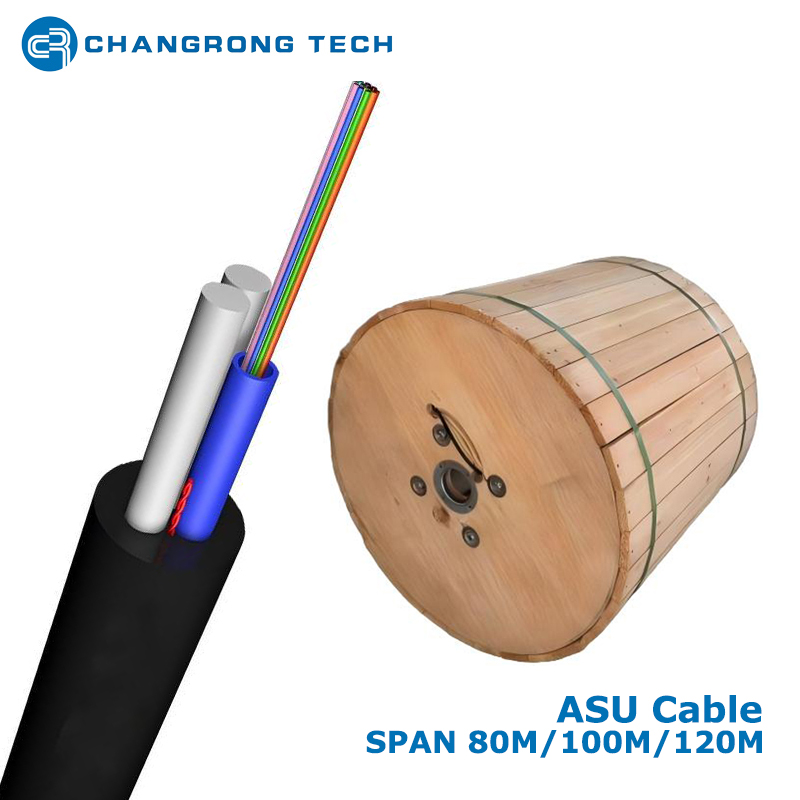

Cable de fibra óptica Unitube de autoayuda aérea 2-24Core de ASU (Mini ADSS) para tramo corto de 80m, 100m, 120m

Descripción general del producto

El cable de fibra óptica Mini ADSS ASU (Unitubo aéreo autoportante) es una solución compacta, liviana y rentable diseñada para tramos aéreos más cortos, generalmente en segmentos de distribución o de última milla de fibra hasta el hogar (FTTH) y otras redes de acceso. Caracterizado por su pequeño diámetro y peso mínimo, este cable conserva el principio central ADSS de ser totalmente dieléctrico y autoportante , lo que lo hace seguro para su instalación cerca de líneas eléctricas. Presenta un diseño simple y robusto, a menudo con una unidad de fibra de tubo suelto protegida por una cubierta única y duradera (generalmente polietileno MDPE/HDPE de densidad media o alta). Disponible en recuentos de fibra bajos a moderados ( 4, 6, 8, 12, 24 fibras ) y clasificado para tramos de hasta 80 metros, 100 metros o 120 metros según la variante específica, es ideal para conectar puntos de distribución a hogares/edificios individuales o para su implementación dentro de microductos aéreos.

Especificación técnica

Estructura de cables

Sección transversal del cable ASU

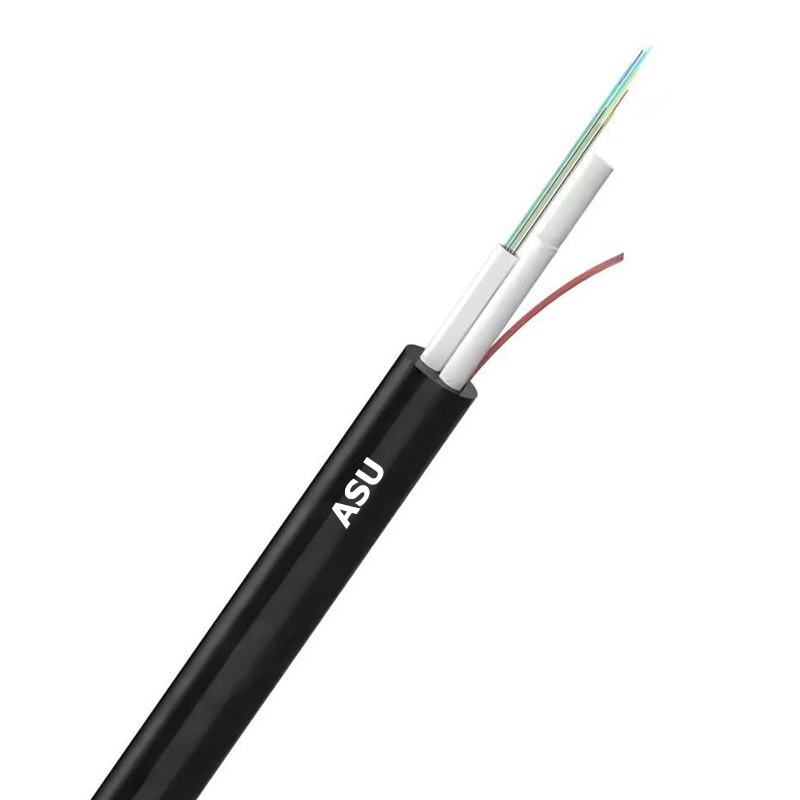

Cable ASU

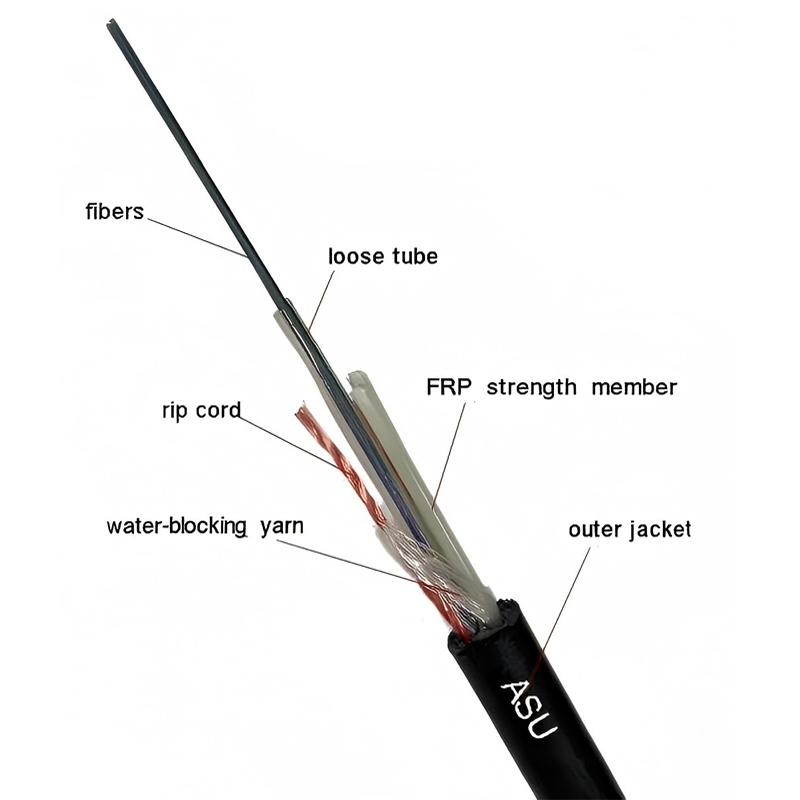

El cable de fibra óptica unitubo aéreo autoportante de ASU es un cable de transmisión aéreo especializado. Su estructura es la siguiente:

1. Unidad central de fibra : normalmente contiene de 2 a 24 fibras ópticas, que se colocan en un tubo holgado hecho de tereftalato de polibutileno (PBT). El tubo está lleno de un compuesto de gel para brindar protección a las fibras ópticas, evitando que se vean afectadas por el estrés mecánico y la humedad.

2. Miembros de resistencia : se colocan dos elementos de plástico reforzado con fibra (FRP) a ambos lados del tubo holgado. El FRP tiene una alta resistencia a la tracción, lo que puede soportar el peso del propio cable y la carga mecánica externa, como el viento y el hielo, y garantizar que el cable no se rompa bajo tensión.

3. Capa de bloqueo de agua : Se rellena hilo de bloqueo de agua alrededor del núcleo del cable compuesto por el tubo suelto y FRP para mantener el cable impermeable y evitar que el agua entre al interior del cable y afecte el rendimiento de las fibras ópticas.

4. Cubierta exterior : Se extruye una cubierta de polietileno (PE) fuera del núcleo del cable. La funda exterior tiene funciones como protección, anti-ultravioleta y antienvejecimiento, que pueden proteger la estructura interna del cable y prolongar la vida útil del cable. Además, normalmente se instala un cordón de apertura en la funda exterior para facilitar el desmontaje de la funda exterior durante la instalación y el mantenimiento.

Características

• Compacto y liviano

Diámetro significativamente menor y menor peso que los cables ADSS estándar, reduciendo la carga del viento y el impacto visual. Manejo e instalación más fácil.

• Totalmente dieléctrico y autosuficiente

Ningún componente metálico garantiza inmunidad EMI y seguridad cerca de líneas eléctricas. El miembro de rigidez dieléctrica integrado (varillas de FRP) proporciona soporte para tramos nominales (80 m, 100 m o 120 m).

• Opciones de recuento de fibras bajas

Optimizado para redes de acceso con recuentos de fibras que van de 2 a 24 fibras.

• Calificaciones de tramo flexible

Ofrecido en variantes diseñadas específicamente para tramos de hasta 80 metros (SPAN80) o 120 metros (SPAN120).

• Vaina exterior duradera

Proporciona protección esencial contra la radiación UV, la humedad, la abrasión y la meteorización general.

• Instalación fácil y acceso a mediados

Despliegue simplificado debido al pequeño tamaño/peso. Diseñado para ramificaciones sencillas o conexiones de caída.

• Rentable

Solución económica para cableado de caída FTTX de alto volumen.

Aplicaciones

• Ftth cableado de caída

Conectando terminales (por ejemplo, CSP, grasas) a hogares y empresas individuales (últimos 100-200m).

• Distribución aérea

Desde FDHS hasta terminales o puntos de distribución más pequeños en las redes de acceso.

• Relleno de microductos aéreos

Instalación de la fibra en vías de microductos aéreos existentes.

• Conectividad de la unidad multi-vivienda (MDU)

Alimentar fibras en edificios de apartamentos.

Backhaul de tramo corto

Conectando celdas pequeñas o cabezas de radio remotas a distancias aéreas cortas.

• Conectividad del Campus y Parques Industriales

Enlaces aéreos cortos dentro de las instalaciones.

• Áreas que requieren un impacto visual mínimo

Donde es deseable un tamaño de cable más pequeño.

Embalaje y envío

• Longitud de entrega: 2 km, 3 km, 4 km, 5 km (opcional)

• Opciones de tambor: tambor de madera fumigado, tambor de madera contrachapada o tambor de madera reforzado con acero

• Marcado: marcado de cables y tambores según los requisitos del cliente, podemos personalizarlo según su logotipo y diseño.

• Plazo de entrega: normalmente entre 15 y 20 días para un contenedor de 40 pies

Preguntas frecuentes

¿Qué significa 'Mini ADSS ASU '?

'Mini' indica una versión compacta y liviana. 'ADSS' significa autoportante totalmente dieléctrico. 'ASU' significa Aerial Self-Supporting Unitube, y se refiere a la estructura de cable integrada que combina fibras, miembros resistentes y funda diseñada para el despliegue aéreo sin un mensajero separado.

¿Qué recuentos de fibra están disponibles?

Este cable Mini ADSS ASU normalmente está disponible en recuentos bajos a moderados de 2, 4, 6, 8, 12 o 24 fibras ópticas (2FO, 4FO, 6FO, 8FO, 12FO, 24FO).

¿Cuál es la diferencia entre las versiones SPAN80 y SPAN120?

Las variantes 'SPAN80 ' están diseñadas y clasificadas para una distancia máxima de 80 metros entre los puntos de soporte. Las variantes 'SPAN120 ' están diseñadas para tramos más largos de hasta 120 metros. Seleccionar la variante correcta es crucial para la integridad del cable.

¿Este cable es adecuado para accesorio directo a líneas eléctricas?

Sí, debido a que es totalmente diieléctrico (sin metal), es seguro y adecuado para la infraestructura de la línea de energía a la línea eléctrica, como otros cables ADSS, aunque su uso principal a menudo está en distribución de menor voltaje o espacios solo de comunicación.

¿Se puede instalar en microducción?

Sí, el tamaño compacto y la construcción del cable ASU Mini ADSS lo hacen muy adecuado para la instalación soplando o tirando en sistemas de microductos aéreos.
