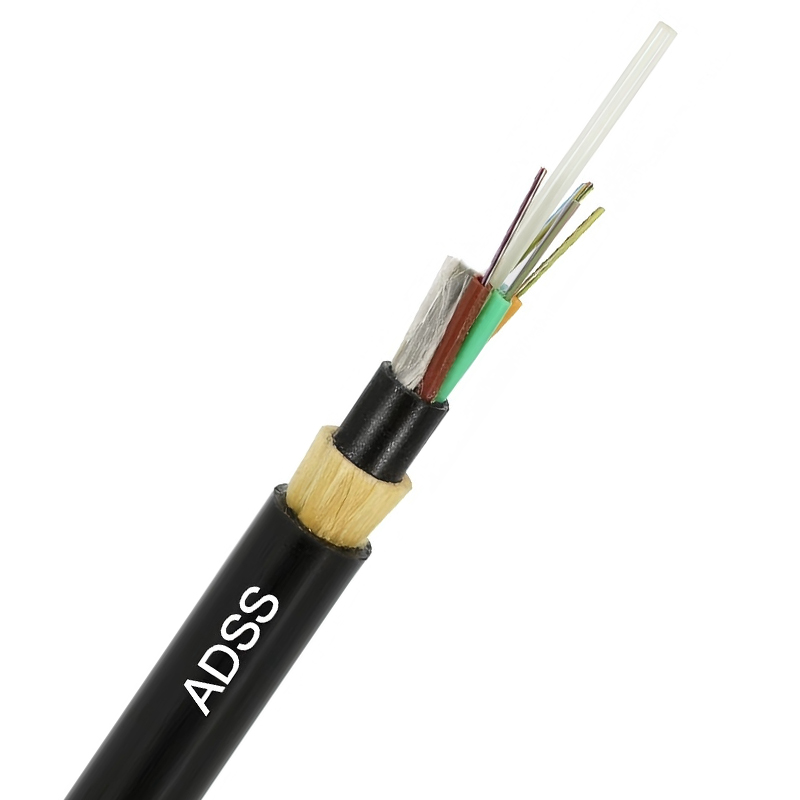

Cable de fibra óptica autoportante totalmente dieléctrico (ADSS) de doble cubierta personalizado de largo alcance con núcleo 2-288

Cable de fibra óptica autoportante totalmente dieléctrico (ADSS) de doble cubierta personalizado de largo alcance con núcleo 2-288

Nota: La estructura se puede personalizar para diferentes tramos.

Descripción

Este de doble cubierta personalizado de largo alcance cable de fibra óptica ADSS es un cable de comunicación totalmente dieléctrico de alto rendimiento diseñado para escenarios de tendido aéreo de largo alcance (sin componentes metálicos, evitando riesgos de rayos e interferencias electromagnéticas).

La estructura de doble chaqueta está personalizada para mejorar la resistencia mecánica, la resistencia ambiental y la resistencia al desgaste, y el número de núcleos es flexible ( de 2 a 288 núcleos ) para cumplir con los requisitos diversificados de ancho de banda de las comunicaciones troncales de larga distancia, el despacho de sistemas de energía y las redes de parques industriales a gran escala.

Integra las ventajas del tendido aéreo autoportante (sin necesidad de catenaria de acero adicional), el aislamiento totalmente dieléctrico y la capacidad de carga mecánica de grandes luces , y es una solución personalizada para entornos hostiles de tendido aéreo y necesidades de cruces de grandes luces.

Características

• Se puede instalar directamente en postes o torres sin necesidad de cables de soporte adicionales.


• La estructura autoportante reduce los costos y es fácil de instalar y mantener.

• Componentes totalmente dieléctricos no metálicos, antirrayos, antiinterferencias electromagnéticas/de radiofrecuencia, seguros para colocar cerca de líneas de alto voltaje;


• Peso ligero y diámetro pequeño reduciendo la carga provocada por el hielo y el viento.

• Gran longitud de tramo y el tramo más grande es de hasta 800 metros.

• Buena resistencia a la tracción y rendimiento de temperatura.

Solicitud

El cable ADSS de doble revestimiento es una solución de comunicación aérea de largo alcance personalizada para necesidades de ancho de banda de 2 a 288 núcleos, adecuado para tendido aéreo en todos los escenarios sin soporte metálico, con campos de aplicación principales que cubren sistemas de energía, comunicaciones públicas, redes industriales y municipales, especialmente para escenarios de cruce de tramos largos. Las aplicaciones específicas son las siguientes:

1. Comunicación del sistema de energía

2. Red troncal de telecomunicaciones públicas

3. Redes de parques industriales y de gran escala

4. Comunicación municipal e interregional

Parámetro técnico (luz de 300 m como referencia)

Estructura de cables

Chaqueta doble ADSS

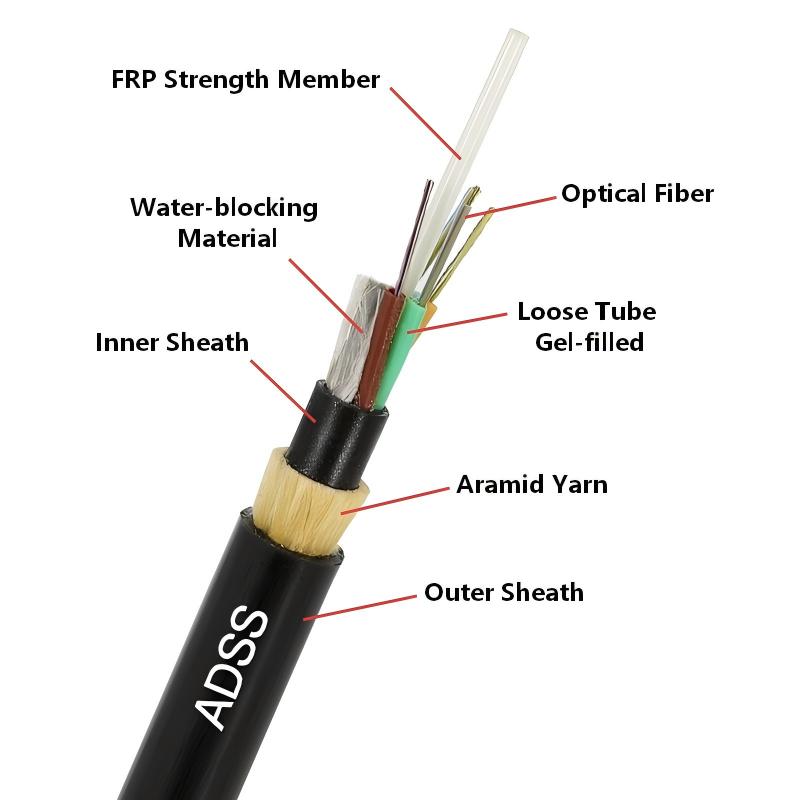

Sección transversal del cable ADSS

La estructura está optimizada para soportar tensiones a largo plazo y proteger el medio ambiente, con un diseño de núcleo Cada capa se adapta al número de núcleos de 2 a 288 y a los requisitos de colocación de luces largas; la estructura en capas específica (de adentro hacia afuera) es la siguiente: de miembro de rigidez totalmente dieléctrica reforzado con doble camisa y ;

1. Unidad de fibra óptica (2–288 núcleos)

• Tipo de núcleo de fibra : monomodo (SMF G.652D/G.657A1/A2, convencional para comunicación de larga distancia) o multimodo (OM3/OM4, para transmisión de alta velocidad a corta distancia); La disposición del núcleo es un trenzado de tubos sueltos para garantizar la resistencia a la microflexión de la fibra y la protección mecánica.

• Material del tubo suelto : PBT (tereftalato de polibutileno) de alto módulo, relleno con un compuesto impermeable para evitar la entrada de agua y amortiguar la tensión de la fibra debido al cambio de temperatura/estiramiento mecánico.




2. Capa de bloqueo de agua del núcleo del cable

• Envuelto con cinta bloqueadora de agua y relleno con hilo bloqueador de agua alrededor de la unidad de tubo suelto, formando una estructura de bloqueo de agua de sección completa para evitar la filtración longitudinal de agua y proteger las fibras ópticas de la erosión por humedad en ambientes hostiles al aire libre.




3. Miembro de resistencia central totalmente dieléctrico (CSM)/capa de refuerzo a la tracción

• FRP (plástico reforzado con fibra) de alta resistencia personalizado e hilo de aramida (Kevlar) como miembro principal de resistencia: el FRP proporciona un soporte rígido a la tracción, el hilo de aramida ofrece alta resistencia a la tracción y resistencia al impacto.

• El miembro de resistencia está colocado centralmente o dispuesto simétricamente para soportar la tensión de tracción principal del tendido aéreo de luces largas (resistir la carga del viento, la carga de hielo, la tensión del peso propio), asegurando que no haya tensión de la fibra en condiciones de luces largas.




4. Chaqueta interior (Primera capa de protección)

• Material: polietileno de densidad media (MDPE) con aditivos anti-UV y antienvejecimiento; extruido herméticamente en el núcleo del cable para fijar el miembro de resistencia y la unidad de fibra óptica, y proporcionar protección primaria contra el desgaste mecánico y la corrosión ambiental.

• Espesor: Personalizado según la tensión de tramo largo y el entorno de tendido (0,8–1,5 mm), lo que garantiza la adhesión con el núcleo del cable y sin delaminación con la cubierta exterior.




5. Chaqueta exterior (segunda capa de protección)

• Material: HDPE especial antiabrasión/antiozono o LSZH (Low Smoke Zero Halogen) (personalizable para escenarios ignífugos); agregado con negro de humo de alto contenido (≥2,0%) para resistencia a los rayos UV, adecuado para exposición prolongada al aire libre.

• Función: La estructura de doble chaqueta forma una 'barrera de protección dual': resiste la fricción aérea (con postes, crucetas), la mordedura de animales, la corrosión química (área industrial) y los cambios extremos de temperatura (-40 ℃ a +70 ℃); La chaqueta exterior también está diseñada con una superficie lisa para reducir la resistencia al viento (fundamental para cargas antiviento de larga duración).




6. Capas/marcas extruidas opcionales

• Capa anti-seguimiento : personalizada para áreas de gran altitud/alta humedad (por ejemplo, áreas costeras y lluviosas) para evitar el envejecimiento y el seguimiento eléctrico de la superficie;

• Marcado : Imprima el número de núcleos, el modelo, el fabricante y la dirección de colocación en la cubierta exterior para la construcción y el mantenimiento en el sitio (se puede personalizar).




Personalización estructural clave para tramos largos

• Mayor relación de miembros de resistencia: aumente el contenido de fibra de aramida/FRP para mejorar la resistencia máxima a la tracción (UTS) y el módulo elástico del cable, adaptándose a la tensión de tramos largos (la longitud del tramo se puede personalizar de 100 ma 800 m según los requisitos de carga);

• Revestimiento doble más grueso: Optimice la relación de espesor del revestimiento interior/exterior para resistencia a cargas dinámicas de largo alcance (vibración del viento/hielo);

• Tubo holgado reforzado: pared de tubo holgado de PBT más gruesa para evitar daños a la fibra debido al microestiramiento a largo plazo.

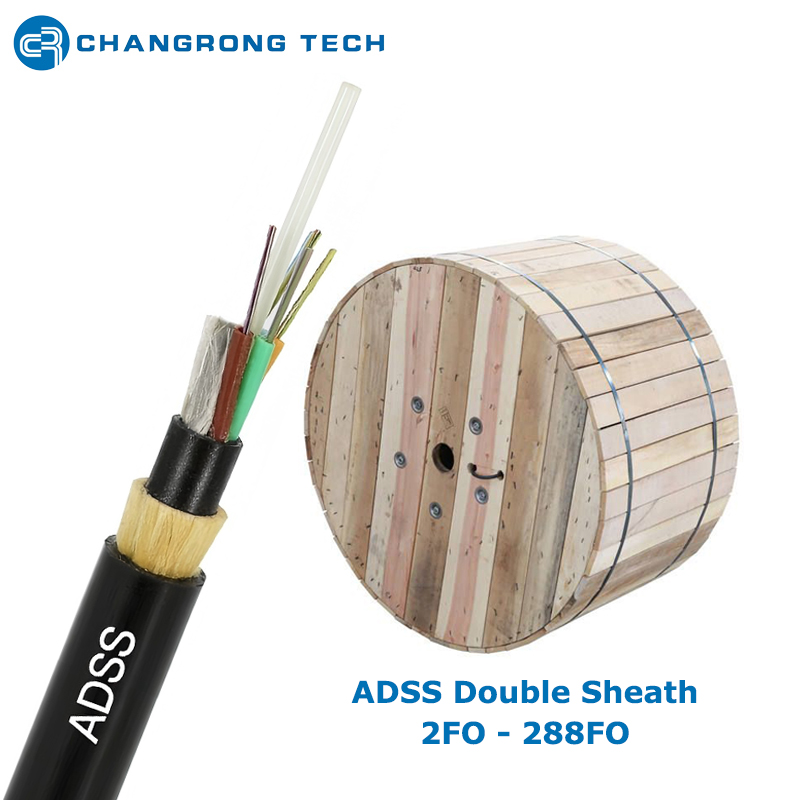

Embalaje y envío

Longitud del carrete:

2 km, 3 km, 4 km, 5 km (opcional)

Opciones de tambor:

• Tambor de madera fumigado

• Tambor de madera contrachapada

• Tambor de madera reforzado con acero
