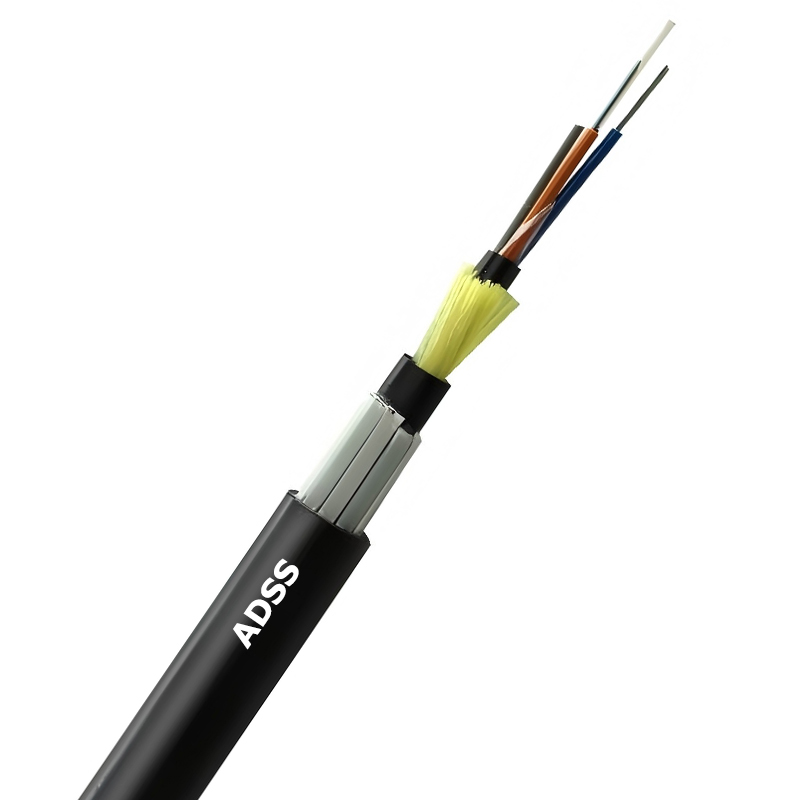

Cable de fibra óptica aéreo ADSS antiroedores blindado FRP plano


Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

2core-144core, chaqueta simple/chaqueta doble/chaqueta triple, personalizado bajo pedido.

Miembro de resistencia central de FRP, reforzado con hilo de aramida, varillas planas de FRP mejoradas para protección contra roedores

Modelo:
ADSS Anti-Roedores
Marca del producto:
CHANGRONG TECH

ADSS de cable de fibra óptica Cable ADSS blindado FRP plano Cable ADSS Antiroedores Cable de fibra óptica aéreo Todos los autosuficientes dieléctricos Cable ADSS blindado Anuncios de cable de fibra óptica Cable de fibra aérea cable ADSS Cable de protección de roedores

Descripción del Producto

Parámetros técnicos

Embalaje y envío

Cable de fibra óptica aéreo para exteriores ADSS antiroedores con armadura plana de FRP El ADSS antiroedores

Modelo	ADSS Anti-Roedores
Conteo de fibra	2 núcleos - 144 núcleos
Tipo de fibra	UIT-T G.652.D
Miembro de la fuerza central	FRP
Tubo	Tubo suelto PBT
Miembro de fuerza adicional¹	Hilo de aramida
Miembro de fuerza adicional²	Armadura plana de FRP
Resistencia a la humedad	Cinta e hilo que bloquean el agua
Funda interior y exterior	educación física
Span personalizado	80/100/120/150/200/300 m, etc.
Solicitud	Tendido aéreo autoportante
Longitud del tambor	2 km, 3 km, 4 km

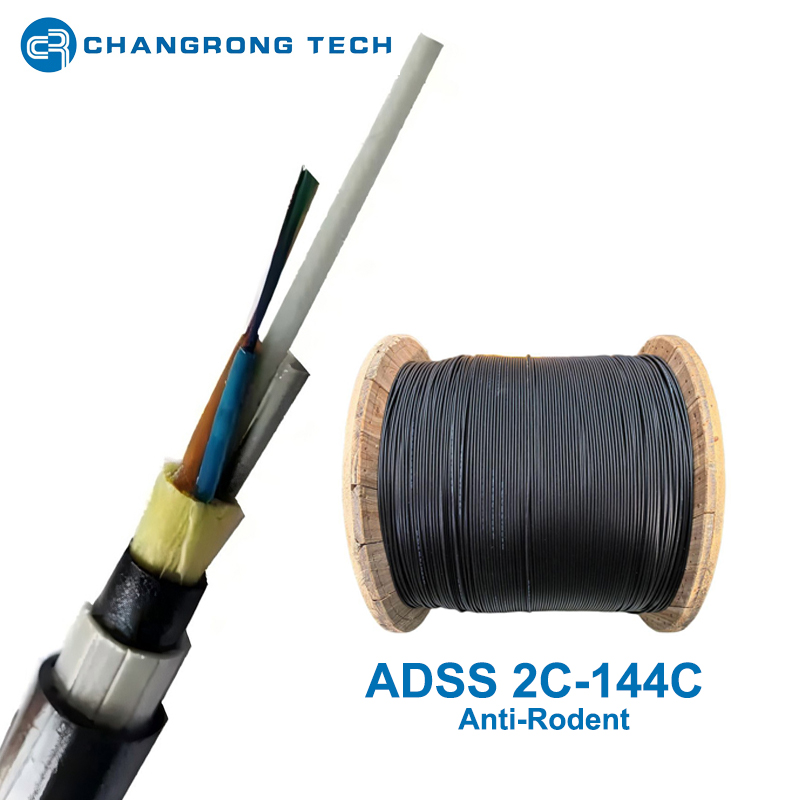

Armadura plana de FRP ADSS 2C-144C

Descripción:

El cable de fibra óptica ADSS (autoportante totalmente dieléctrico) antiroedores con armadura plana de FRP (plástico reforzado con fibra de vidrio) es un cable de transmisión óptica totalmente dieléctrico especializado diseñado para resolver el problema crítico del daño por roedores (p. ej., roer por ratas, ratones, ardillas) en entornos de cableado al aire libre. Conserva la ventaja de autosoporte de los cables ADSS tradicionales al tiempo que mejora la protección mecánica contra amenazas biológicas, lo que lo hace adecuado para escenarios ecológicos y de ingeniería complejos.

Los cables ADSS se utilizan ampliamente en la comunicación de sistemas de energía (por ejemplo, coincidiendo con líneas de transmisión de alto voltaje) y redes troncales urbanas porque no requieren soporte metálico (la estructura totalmente dieléctrica evita interferencias electromagnéticas y riesgos de descargas eléctricas). Sin embargo, en zonas rurales, cinturones verdes suburbanos o conductos subterráneos, los roedores a menudo dañan la funda del cable y el núcleo de la fibra, provocando interrupciones de la señal o fallas permanentes.

El ADSS antiroedores con armadura plana de FRP aborda este problema mediante la integración de una capa de armadura plana de FRP: la alta dureza, la resistencia a la corrosión y las propiedades no metálicas del FRP no solo bloquean la roedor de los roedores sino que también mantienen la ventaja totalmente dieléctrica del cable. El diseño 'plano' de la armadura optimiza la distribución de la tensión de la sección transversal del cable, lo que facilita su instalación en espacios estrechos (por ejemplo, montado en la pared, tendido en conductos) en comparación con la armadura redonda.

Estructura:

El cable ADSS Antiroedores sigue un diseño de trenzado por capas :

Las fibras se colocan en el tubo holgado de PBT lleno de gel. Los tubos (y rellenos) se trenzan alrededor del miembro resistente no metálico (FRP) para formar el núcleo del cable. Hilo bloqueador de agua y cinta bloqueadora de agua utilizados en el núcleo del cable para evitar la penetración de agua. Luego, Aramid Yarn como miembro de resistencia a la tracción para reforzar. Se extruye una funda interior de PE. Después de que el FRP plano se incruste alrededor, se envuelve longitudinalmente con cinta bloqueadora de agua. Finalmente, se extruye una funda exterior de PE.

Nombre de capa	Composición	Función
Núcleo de fibra (unidad óptica)	Fibras ópticas monomodo/multimodo (p. ej., G.652D)	Transmitir señales ópticas
Tampón de tubo suelto	PBT (tereftalato de polibutileno)	Aísla las fibras de la humedad/polvo externos; proporciona un amortiguador mecánico inicial.
Capa de bloqueo de agua	Hilo hinchable con agua + Cinta bloqueadora de agua	Evita la intrusión de agua a lo largo de la longitud del cable.
Miembro de fuerza	Hilo de aramida (p. ej., Kevlar®), FRP (plástico reforzado con fibra)	Soporta el peso propio y la fuerza de tracción del cable (núcleo de la capacidad 'autoportante' del ADSS).
Funda interior	educación física	Protege las capas internas de la corrosión y abrasión menor.
Capa de armadura plana de FRP	FRP (plástico reforzado con fibra de vidrio)	Capa central antiroedores: alta dureza (dureza Rockwell > 80 HRM) resiste roeduras; La forma plana optimiza la instalación.
Funda exterior	PE resistente a los rayos UV o PE FR (retardante de llama)	Protección final contra la radiación UV, el envejecimiento, la corrosión química y las llamas (para escenarios interiores).

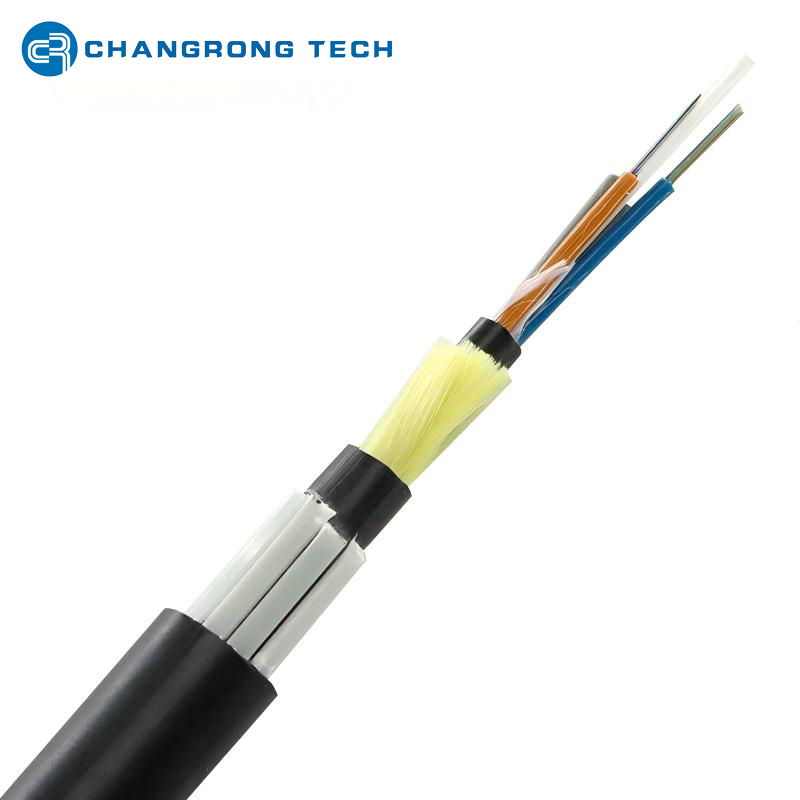

Cable ADSS triple cubierta antiroedores（3）

ADSS Anti-Roedores

ADSS plano FRP blindado

Características:

Este cable de fibra óptica combina las ventajas del ADSS, la armadura de FRP y el diseño antiroedores, con las siguientes características destacadas:

(1) Excelente rendimiento antiroedores

Barrera de dureza: la armadura de FRP tiene una dureza superficial que excede con creces la fuerza de mordida de los roedores comunes (por ejemplo, las ratas solo pueden roer materiales con una dureza <60 HRM). Las pruebas de laboratorio no muestran penetración en la capa de armadura después de 72 horas de roer simulado por roedores.

No tóxico y no atractivo: a diferencia de las armaduras metálicas (que pueden atraer roedores), el FRP es inerte y no emite olores que atraigan a las plagas, lo que reduce los riesgos de daños a largo plazo.

(2) Ventaja totalmente dieléctrica

Ningún componente metálico (p. ej., alambre de acero, cinta de aluminio) evita la interferencia electromagnética (EMI) de las líneas eléctricas de alto voltaje, lo que garantiza una transmisión de señal estable para la comunicación del sistema eléctrico (p. ej., SCADA, protección de relé).

Elimina el riesgo de descarga eléctrica durante la instalación/mantenimiento, lo que lo hace seguro para su uso en corredores de líneas de transmisión de 110 kV a 500 kV.

(3) Fuertes propiedades mecánicas

Autosoporte: Los miembros resistentes de aramida permiten que el cable se extienda entre 50 y 200 metros entre postes/torres sin soporte adicional, lo que reduce los costos de ingeniería.

Resistencia a la abrasión y al impacto: la armadura de FRP mejora la resistencia a la fricción externa (p. ej., de ramas de árboles, paredes de conductos) y al impacto moderado (p. ej., caída de escombros), lo que extiende la vida útil de 20 a 30 años.

(4) Adaptabilidad ambiental

Resistencia a la corrosión: Los materiales FRP y LSZH resisten suelos ácidos/alcalinos, niebla salina (áreas costeras) y contaminantes químicos (zonas industriales), evitando problemas de oxidación de los cables con armadura metálica.

Resistencia a los rayos UV y a la temperatura: los estabilizadores UV de la funda exterior resisten la exposición al aire libre a largo plazo; El cable funciona de manera estable en un amplio rango de temperatura (-40°C a +70°C), adecuado para mesetas frías y regiones cálidas.

(5) Fácil instalación y compatibilidad

Diseño plano: la sección transversal plana (normalmente de 8 a 12 mm de espesor, de 20 a 30 mm de ancho) cabe en conductos estrechos, soportes montados en la pared o bandejas de cables, lo que ahorra espacio en comparación con los cables blindados redondos.

Ligero: el FRP tiene 1/4 de la densidad del acero, por lo que el cable es más liviano (por ejemplo, modelo de 12 núcleos ≈ 80 kg/km) que el ADSS con armadura metálica, lo que reduce la carga en postes/torres y simplifica el manejo manual.

Aplicaciones:

El cable blindado ADSS Flat FRP es ideal para escenarios donde la actividad de roedores es frecuente y se requiere un rendimiento totalmente dieléctrico/autoportante:

(1) Comunicación del sistema de energía

Corredores de líneas de transmisión: Se utilizan para la comunicación entre subestaciones y plantas de energía, especialmente en secciones rurales o suburbanas donde los roedores (por ejemplo, ratones de campo) están activos.
Cableado de red de distribución: Tendido a lo largo de postes de servicios públicos en áreas residenciales, evitando daños por roedores a las señales de control y monitoreo de energía.

(2) Redes troncales/de acceso urbanas y rurales

FTTH rural (Fibra hasta el hogar): Se implementa en calles de pueblos o tierras de cultivo, evitando que las ratas roigan el suelo o la vegetación.
Parques industriales: Se utilizan en redes internas de fábricas (p. ej., entre talleres), donde la armadura de FRP resiste tanto roedores como polvo/químicos industriales.

(3) Proyectos Ambientales Especiales

Cableado lateral de vías férreas/carreteras: Se coloca a lo largo de vías férreas o barandillas de carreteras, protegiendo contra roedores en cinturones verdes al borde de las carreteras y resistiendo las vibraciones de los vehículos que pasan.
Áreas forestales y ecológicas: Se utiliza en sistemas de monitoreo de incendios forestales o de transmisión de datos ecológicos, donde la propiedad no metálica del FRP evita la interferencia con la vida silvestre y resiste las roeduras de las ardillas.

Preguntas frecuentes:

P1: ¿Qué es el cable ADSS antiroedores blindado FRP plano y en qué se diferencia del ADSS estándar?

R: Es un cable de fibra aérea autoportante totalmente dieléctrico al que se le agrega una capa de armadura plana antiroedores de FRP.

ADSS ordinario: solo hilo de aramida para resistencia a la tracción, sin barrera antiroedores; Las ratas, las ardillas y los roedores de campo los muerden fácilmente.
ADSS blindado plano de FRP: las varillas duras y planas de FRP bloquean completamente la roedor, aún completamente dieléctrica sin ningún metal; La estructura plana ofrece una mejor adaptabilidad de conductos y montaje en pared al tiempo que conserva el rendimiento aéreo autoportante de gran envergadura.

P2: ¿Por qué elegir FRP plano en lugar de FRP redondo o armadura de cinta de acero para ADSS antiroedores?

Varillas planas de FRP: perfil delgado y plano, dimensión total del cable más pequeña, peso más liviano, más fácil de doblar e instalar en canales estrechos, conductos y soportes para postes; Totalmente dieléctrico, sin riesgo de EMI cerca de líneas eléctricas de alto voltaje.
Armadura redonda de FRP: mayor diámetro exterior del cable, ocupa más espacio de tendido.
Armadura de cinta de acero: el material metálico inducirá un acoplamiento electromagnético bajo líneas de alto voltaje, provocando riesgo de descarga e interferencia de señal; El acero se oxida en ambientes costeros, ácidos/alcalinos y acorta la vida útil.

P3: ¿Cuál es la envergadura aérea máxima de un ADSS antiroedores blindado de FRP plano?

R: El alcance depende del número de núcleos de fibra, la cantidad de hilo de aramida y la carga local de viento/hielo:

Área de carga ligera (sin formación de hielo): tramo convencional de 50 a 150 m
Región de hielo pesado y vientos fuertes: tramo de 30 a 80 m
Podemos personalizar la resistencia del hilo de aramida para cumplir con los requisitos de extensión específicos del cliente.

P4: ¿Qué materiales de cubierta exterior están disponibles? ¿Cuáles son sus escenarios de aplicación?

Funda HDPE resistente a los rayos UV: uso aéreo exterior estándar, anti-UV, antienvejecimiento, rentable para corredores eléctricos aéreos y líneas aéreas FTTH rurales.
Cubierta LSZH de baja emisión de humos y sin halógenos: para túneles, áreas urbanas cercanas a edificios residenciales, conductos subterráneos, proyectos requeridos de seguridad contra incendios; Poco humo y no tóxico al quemar.
Funda de PE retardante de llama: Parques industriales, cableado aéreo de fábrica.

Resumen:

CROFC con armadura plana de FRP llena el espacio entre los cables ADSS tradicionales (pobre rendimiento antiroedores) y los cables con armadura metálica (interferencia electromagnética, peso pesado). Su estructura en capas, su diseño totalmente dieléctrico y su armadura plana de FRP lo convierten en una solución confiable y rentable para la transmisión óptica en entornos complejos propensos a roedores, especialmente en redes de comunicación eléctricas, urbanas y rurales.

1. Parámetro de estructura

Chaquetas dobles (tramo de 150 m como referencia):

Modelo	ADSS Anti-Roedores
Tipo de fibra	G652D G655 G657 50/125 62.5/125
Conteo de fibra	2-30	32-36	38-60	62-72	74-96	98-120	122-144	146-216	218-288
Máx. fibras por tubo	6	6	12	12	12	12	12	12	12
Unidades (tubos o rellenos)	6	6	6	6	8	10	12	18	24
Diámetro del cable （mm）	13.8	13.8	15.0	15.0	16.5	18.0	19.5	19.7	22.0
Peso del cable （kg/km）	175	175	210	210	255	295	356	354	432
Tracción （n）	Largo/corto plazo: 2500/5000
Crush （N/100 mm）	Largo/corto plazo: 1000/3000
Mínimo Radio de flexión (mm)	Estático/dinámico: 15D/30D
Temperatura (℃)	Almacenamiento /Operación: -40 ℃ ~ 70 ℃

Triple chaquetas (tramo 300m como referencia):

Artículo	Valor
Durar	300M
Recuento de fibra	12	24	48	144
Tubo PBT	1	2	4	12
Recuento de fibras/tubo	12	12	12	12
Relleno	6	5	3	0
OD del tubo/mm	2,0 ± 0,1	2,0 ± 0,1	2,0 ± 0,1	1,9±0,1
Espesor del tubo/mm	0,30±0,05	0,30±0,05	0,30±0,05	0,30±0,05
FRP de fuerza central	2.8	2.8	2.8	2.8
FRP recubierto	-	-	-	5.6
Material de bloqueo de agua	Hilo de bloqueo de agua+Cinta de bloqueo de agua
Cordón rasgado	Hilo de poliéster*2
Material de bloqueo de agua	Hilo de bloqueo de agua+Cinta de bloqueo de agua
Funda interior	Espesor nominal HDPE de 1,0 mm
Miembro de fuerza periférico	Hilo de aramida
Cordón rasgado	Hilo de poliéster*2
Vaina media	Espesor nominal HDPE de 1,0 mm
Armadura	FRP plano 3,0*1,0 mm			FRP plano 3,0*1,0mm
Material de bloqueo de agua	Hilo de bloqueo de agua+Cinta de bloqueo de agua
Cordón rasgado	Hilo de poliéster*2-Rojo
Funda exterior	Espesor nominal HDPE de 2,0 mm	Espesor nominal HDPE de 2,0 mm	Espesor nominal HDPE de 2,0 mm	Espesor nominal HDPE de 2,0 mm
DE del cable/mm	17,8±0,3	17,8±0,3	17,8±0,3	20,5±0,3
Peso	294 kg/km	294 kg/km	297 kg/km	392 kg/km

2. Parámetro Fibra G.652.D (Después Cable)

Artículo	Características		Unidad	Valor
Geométrico	Diámetro de revestimiento		μm	125,0±1,0
	Revestimiento de no circularidad		%	≤1.0
	Error de concentricidad de revestimiento de núcleo		μm	≤0.6
	Núcleo No circularidad		%	≤12
	Diámetro de recubrimiento		μm	245±10,0
	Error de concentricidad de revestimiento		μm	≤12
	Radio curlón		m	≥4
Atenuación	Pendiente de dispersión cero s₀		ps/nm²km	≤0,092
	Atenuación de 1625 nm		DB/km	≤0,30
	Atenuación de 1383+/-3 nm		DB/km	≤0,36
	Atenuación de 1310 nm		DB/km	≤0,36
	Atenuación de 1550 nm		DB/km	≤0,22
	Punto de discontinuidad (1310 nm y 1550 nm)		db	≤0.05
	Atenuación a 1285 nm ~ 1330 nm en comparación con 1310 nm		db	≤0.03
	Atenuación a 1485 nm ~ 1580 nm en comparación con 1550 nm		db	≤0.03
	Longitud de onda de dispersión cero λ₀		Nuevo Méjico	1300≤λ≤1324₀
Dispersión	Dispersión de 1285~1339nm		ps/mn/km	≤3.5
	Dispersión de 1271 ~ 1360 nm		ps/mn/km	≤5.3
	Dispersión de 1550 nm		ps/mn/km	13,3~18,6
	Valor nominal MFD (1310 nm)		μm	8,6-9,5
	Tolerancia del MFD		μm	±0,4
Doblar	Longitud de onda de corte de cable λcc		Nuevo Méjico	≤1260
	Atenuación inducida por macroflexión de 1550 nm (100 vueltas con un diámetro de 60 mm)		db	≤0.5
	PMD	Q		0,01%
		Fibra individual máxima	ps/√km	0.2
		M		20 cables
