La elección de un microcable soplado por aire comienza con la ruta instalada, no con una imagen de catálogo. El cable debe recorrer una verdadera red de conductos con su propio diámetro interior, codos, uniones, desniveles y límites de acceso. También debe llevar la cantidad y el tipo correcto de fibra para la etapa de red. Por lo tanto, una buena elección equilibra los requisitos ópticos, la geometría del cable, las condiciones ambientales y el equipo que lo instalará. Utilice esta lista de verificación basada en proyectos para convertir una amplia categoría de productos en una especificación que un proveedor y contratista pueda ejecutar.
Comience con datos de conductos verificados, luego seleccione el diámetro y la construcción del cable.
Especifique la capacidad actual y la capacidad de expansión creíble por separado.
Verifique los datos exactos del producto para el recuento de fibras elegido; Las dimensiones no son idénticas en una familia.
Incluya el método de instalación y las pruebas de aceptación en las especificaciones de compra.
¿El cable sirve a una ruta de alimentación, a una rama de distribución, a la columna vertebral de un campus o a una ruta de un edificio? La respuesta determina el número de fibras, la protección de rutas y la planificación de terminaciones. Una ruta alimentadora puede priorizar la capacidad y las ramificaciones futuras. Una ruta de distribución puede priorizar la ocupación por etapas. Las entradas de los edificios y las colas de suscriptores pueden necesitar una construcción completamente diferente.
Escriba un breve resumen de diseño antes de solicitar cotizaciones: longitud de la ruta, puntos finales, función de la red, tipo de servicio, recuento de fibras actual, crecimiento esperado, tipo de fibra objetivo, información del conducto y longitud de entrega. Esto evita que un proveedor cotice sólo un "microcable" genérico mientras el contratista planifica una ruta específica.
Los dibujos de diseño son útiles pero no prueban la ruta instalada. Confirme el diámetro interior real del conducto, el material, los acopladores, la continuidad de la ruta y los puntos de acceso. Identificar curvas, tramos verticales y reparaciones conocidas. Una ruta limpia y continua proporciona las condiciones para una instalación neumática controlada. Una ruta con escombros, segmentos aplastados o uniones mal alineadas necesita reparación antes de que la selección del cable sea significativa.
La compatibilidad entre cables y conductos necesita un espacio práctico para el flujo y el movimiento del aire. No seleccione el ajuste más pequeño posible simplemente para maximizar la utilización del conducto. Solicite el diámetro exterior publicado del cable y la tolerancia para la construcción exacta, luego verifíquelo con la guía de instalación del proveedor del conducto y los sellos del ventilador disponibles para el equipo.
El tipo de fibra sigue el diseño del enlace, la arquitectura de la conexión y el entorno de flexión. El recuento de fibras sigue la demanda activa, la política de reservas, la topología y el crecimiento probable. La especificación excesiva de cada ruta puede inmovilizar capital; Si no se especifica una ruta, se puede generar una segunda implementación anticipada. Los sistemas de microductos hacen posible la capacidad por etapas, pero aún es necesario planificar conductos, cierres y puntos de acceso de repuesto.

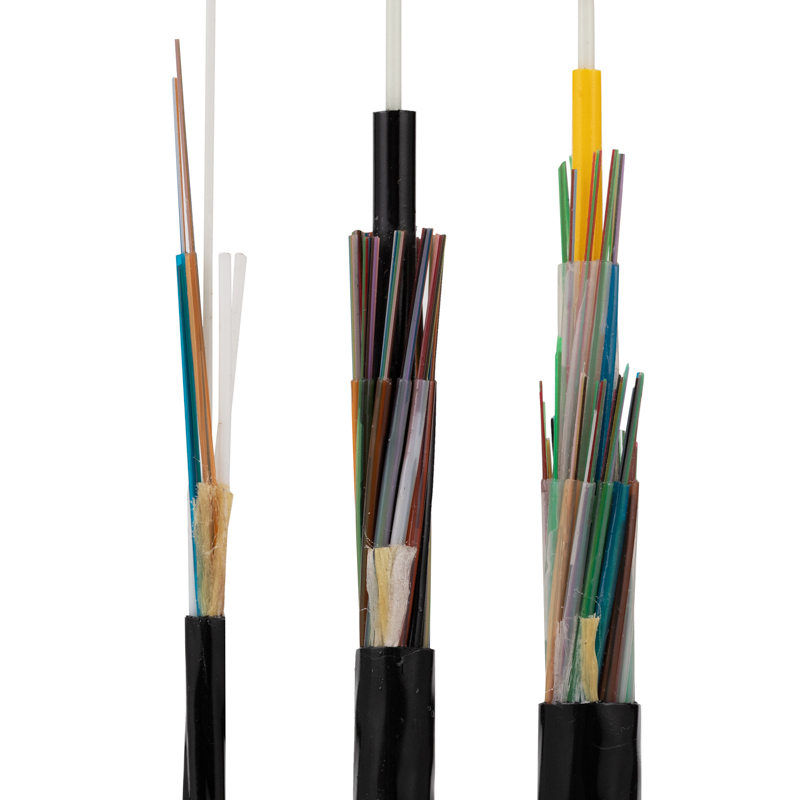

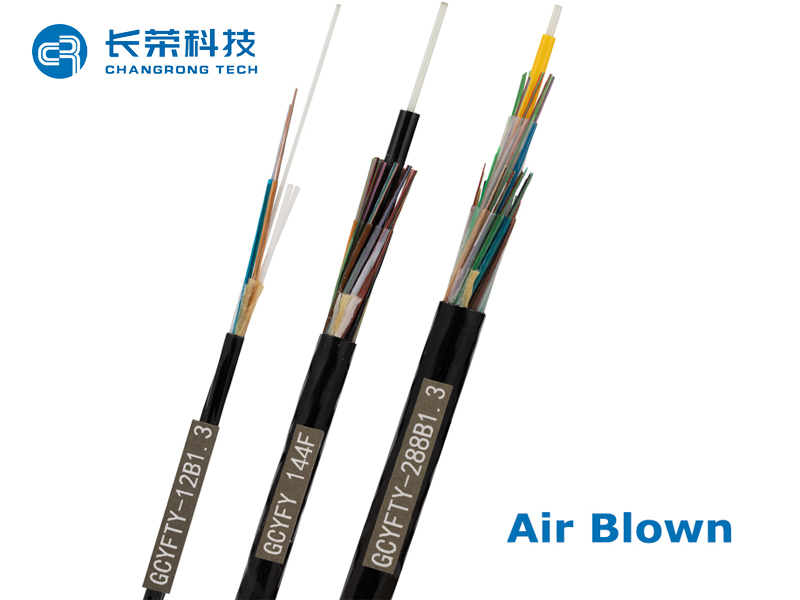

El cable de microducto soplado por aire GCYFTY de CROFC está listado de 2 a 288 fibras e identifica varias opciones de fibra. Utilice la hoja de datos del producto para el recuento seleccionado en lugar de extrapolar a partir de una construcción de recuento inferior. Si su proyecto compara varios tipos de fibra o requiere una revisión de adquisición de fibra por separado, de CROFC la categoría de fibra óptica proporciona un contexto de producto adicional.

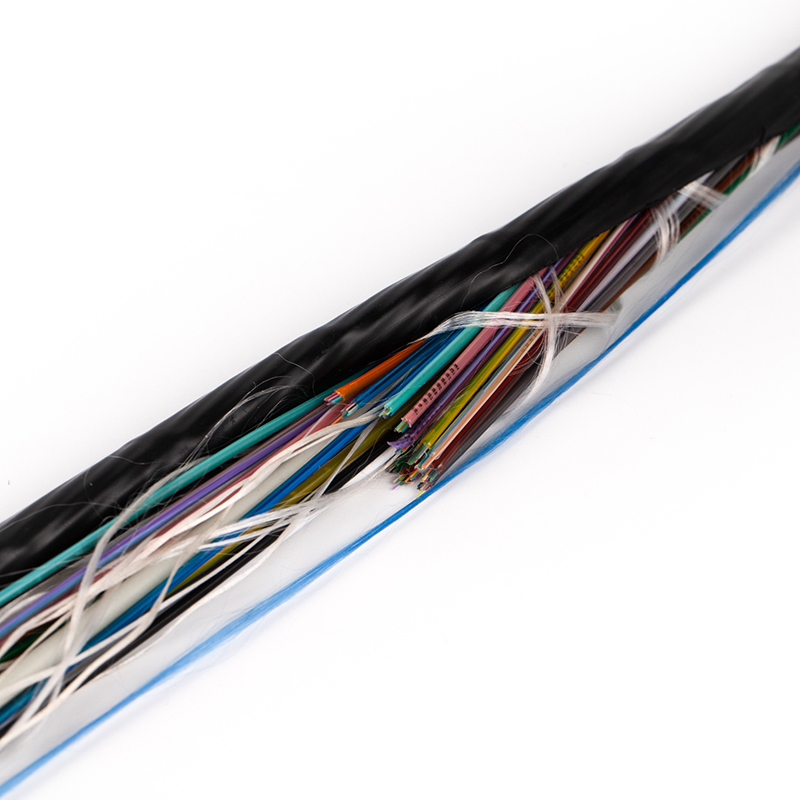

El cable debe sobrevivir a las condiciones de instalación y servicio. La página del producto GCYFTY describe tubos sueltos trenzados, un miembro central de resistencia no metálico de FRP, hilo que bloquea el agua y una funda exterior de PE. Estos detalles son relevantes porque afectan la flexibilidad, el manejo de la humedad, el peso y el comportamiento no metálico.
Para otra ruta, puede ser más apropiado un cable de conducto armado o convencional. La categoría de cables de fibra para conductos incluye diferentes construcciones para redes subterráneas. No trate un microcable soplado por aire como un sustituto de cada necesidad de conducto protegido o cable enterrado directamente. Primero defina el entorno de la ruta: cámara subterránea, elevador de edificio, zona industrial, conducto exterior u otro camino aprobado.
El cable, el microducto, la máquina de soplado, el compresor, las juntas y la práctica del operador forman un solo sistema. Obtenga el rango de diámetro de cable permitido para el soplador y verifique el mecanismo de alimentación seleccionado. Confirme que el tambor se manipulará sin torceduras y que existe espacio para la máquina y la fuente de aire en el punto de instalación. Si una ruta no le resulta familiar, realice una prueba en una sección representativa.
Utilice una lista de verificación previa a la instalación:
Conducto probado para continuidad y limpieza.
Se confirma el tipo de cable, el número, el diámetro exterior y la longitud del tambor.
Los sellos del soplador y los componentes de alimentación coinciden con el cable y el conducto.
Recorrido de curvas, juntas y accesos revisados con el instalador.
Plan de asignación final, cierre y pruebas acordado antes de la ejecución.
Una orden de compra debe indicar más que 'cable de fibra soplada por aire'. Incluya el modelo del producto, el número de fibras, los requisitos de fibra óptica, la construcción, la funda, la longitud del cable, el marcado, el embalaje, la aplicación de ruta y la documentación necesaria para la aceptación. Incluya cualquier inspección o documentación de prueba requerida para el pedido exacto. de CROFC La información de control de calidad puede respaldar una revisión de proveedores, pero el contrato debe establecer los criterios específicos del proyecto.
Por último, piense más allá de la llegada del cable. Especificar los accesorios, cierres y consumibles necesarios para convertir la longitud del cable en un vínculo operativo. La categoría de accesorios de fibra óptica puede ayudar a enmarcar la discusión sobre la lista de materiales.
El microcable soplado por aire adecuado es aquel que coincide con una ruta de microducto verificada, un plan de fibra definido y un sistema de instalación que el contratista puede controlar. Comience con datos de campo y luego utilice los datos exactos del cable para la construcción seleccionada. CROFC puede revisar un resumen de ruta, las dimensiones de los conductos y el recuento de núcleos requerido para ayudar a limitar la configuración antes de la adquisición.
Son importantes el diámetro interior, el material, la longitud del recorrido, las curvas, las juntas, los puntos de acceso y el resultado de la impermeabilización de los conductos.
No. Considere la topología, la política de reservas y el crecimiento planificado, luego decida si los ductos de repuesto o la fibra adicional brindan mejor flexibilidad.
No. La máquina, los sellos y el mecanismo de alimentación deben soportar los tamaños reales de cables y conductos.
Pequeñas diferencias dimensionales pueden afectar el sellado, el flujo de aire, la fricción y la idoneidad de un microducto en particular.
Utilice uno cuando la protección de la ruta, el método de instalación o los requisitos ambientales se cumplan mejor con una construcción convencional.
